隔膜電接點壓力表

隔膜電接點壓力表采用間接測量結構，適用于測量粘度大、易結晶、腐蝕性大、溫度較高的液體、氣體或顆粒狀固體介質的壓力。電接點隔膜壓力表隔離膜片有多種材料，以適應各種不同腐蝕性介質。電接點隔膜壓力表設上、下限二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發

在線預約

產品詳情PRODUCT DETAILS

隔膜電接點壓力表采用間接測量結構，適用于測量粘度大、易結晶、腐蝕性大、溫度較高的液體、氣體或顆粒狀固體介質的壓力。電接點隔膜壓力表隔離膜片有多種材料，以適應各種不同腐蝕性介質。電接點隔膜壓力表設上、下限二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。儀表指示清晰，電信號切換可靠，工作穩定。電接點隔膜壓力表適用于化學工業、化纖、合成纖維、石油、染化、制堿等工業。不得拆卸或更換已配置的儀表，以免填充液外泄影響性能。

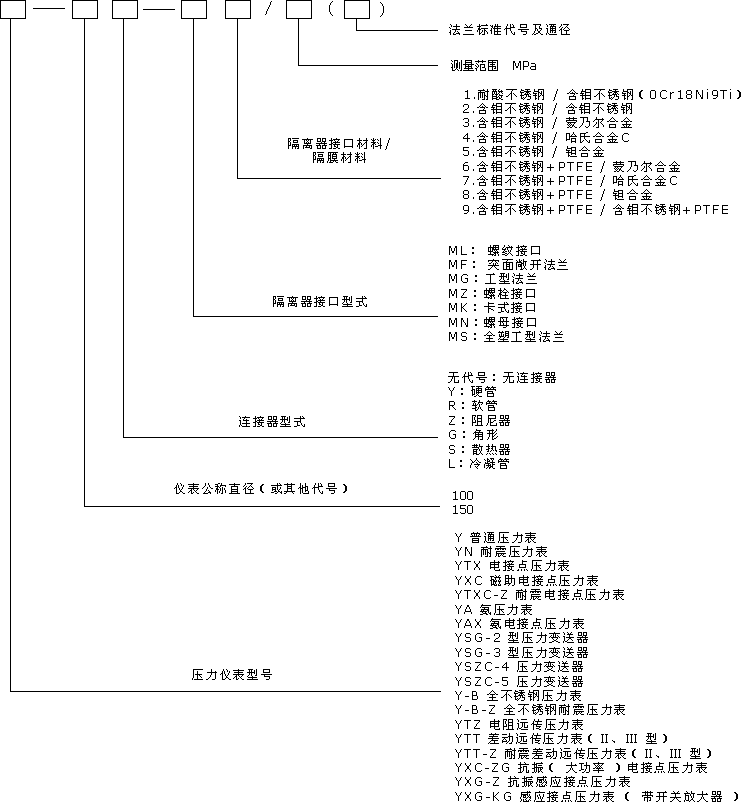

訂貨請說明配置儀表名稱、型號、測量上限、精確度及連接管型式、軟管長、隔離器接口型式、隔離器接口材料、隔膜材料，以及法蘭配接管子通徑、標準代號等。如要求配置其它型式儀表，請另行詳細說明。

隔膜電接點壓力表隔離器型式尺寸：
螺紋接口：（ML）

測量上限MPa	螺紋連接
測量上限MPa	D	C	M
0.1～0.4	118	25	20×1.5 （G3/8 in）（G1/2 in）（NPT1/2 in）
0.6～16	87	25
25～40	92	27

工型法蘭（MG）

測量上限 MPa	管子通徑 DN	法蘭連接						螺孔 L
測量上限 MPa	管子通徑 DN	D	K	d	B	c	f	螺孔 L
0.1～1.6	20	105	75	58	18	16	2	14
0.1～1.6	25	115	85	68	25	16	2	14
2.5～4	20	105	75	58	18	16	2	14
2.5～4	25	115	85	68	25	16	2	14

敞開式突面法蘭（MF）

測量上限 MPa	管子通徑 DN	法蘭連接						螺孔L
測量上限 MPa	管子通徑 DN	D	K	d	B	c	f	螺孔L
0.16-1.6	32	140	100	78	31	16	2	18
	40	150	110	88	38	16	3	18
	50	165	125	102	49	18	3	18
2.5,4.0	32	140	100	78	31	18	2	18
	40	150	110	88	38	18	3	18
	50	165	125	102	49	20	3	18
6.3	32	155	110	78	31	24	2	22
	40	170	125	88	37	24	3	22
	50	180	135	102	47	26	3	22
10	32	155	110	78	31	24	2	22
	40	170	125	88	37	26	3	22
	50	195	145	102	45	28	3	26
